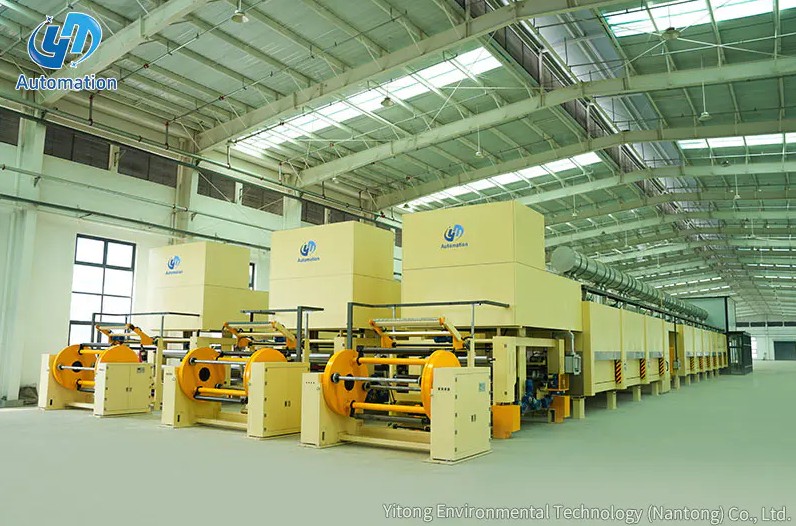

كيف يعمل خط التشريب؟

ان خط التشريب يعمل عن طريق ملء فراغات الهواء بشكل منهجي داخل ملفات المحركات الكهربائية أو الملفات أو المكونات المسامية الأخرى بالورنيش أو الراتنج، ثم معالجة مادة الحشو هذه إلى كتلة عازلة صلبة. تتبع العملية تسلسلًا محددًا: التسخين المسبق للملف لطرد الرطوبة وفتح الفجوات بين الموصلات، وتطبيق وسيط التشريب من خلال طرق الغمس أو التقطير أو الضغط الفراغي، والسماح للوسيط بالتغلغل بالكامل، ثم معالجته في فرن الخبز لربط الراتينج في نظام عزل صلب خالٍ من الفراغات. تؤكد شركة NACH Engineering أن خطوط التشريب هي معدات قياسية في صناعة المحركات والمولدات، وتستخدم لتشريب ملفات محركات ومولدات LT وHT مع الورنيش أو الراتنجات لتحسين مقاومة العزل، وتعزيز الأداء العام، وزيادة عمر المكونات، وأن العملية تعتبر الآن إلزامية في الصناعة الكهربائية (المصدر: هندسة NACH، تشريب الراتنج لصناعة المحركات والمولدات). النتيجة الأكثر أهمية لخط التشريب الذي يتم تشغيله بشكل صحيح هو نظام عزل خالٍ من الفراغات تقريبًا الذي يمنع دخول الرطوبة، ويقلل من اهتزاز الملف، ويطيل عمر تشغيل المكون الكهربائي بشكل كبير.

لماذا يعد التشريب ضروريًا للملفات الكهربائية

قبل أن يقوم خط التشريب بمعالجة اللف، يتم ملء الفراغات بين أسلاك الموصلات الفردية داخل فتحات الملف بالهواء. الهواء موصل رديء للحرارة وعازل كهربائي رديء عند درجات الحرارة المرتفعة، ولا يوفر أي رابط ميكانيكي بين الأسلاك الفردية للملف. والنتيجة هي ارتفاع درجة حرارة الملف، واهتزازه داخليًا، وتعرضه لدوائر قصيرة ناجمة عن الرطوبة منذ اليوم الأول للتشغيل.

يشرح الدليل الفني لشركة Germana Motor تحسينات الأداء المحددة التي يوفرها التشريب: سد الفجوات داخل ملفات الملف وأسلاك الربط مع بعضها البعض والمواد العازلة المحيطة بها يحسن القوة الكهربائية، والخواص الميكانيكية، والتوصيل الحراري، والأداء الوقائي في وقت واحد (المصدر: Germana Motor، يجب أن تعرف عن ورنيش التشريب لملفات المحرك). يضيف توثيق عملية Godfrey and Wing فائدة مقاومة الاهتزاز: وضع الفشل الأكثر شيوعًا في المحركات هو التآكل الناتج عن الاهتزاز، والذي يسبب التآكل والاحتكاك الذي يؤدي في النهاية إلى فشل اللف بشكل عازل، كما أن تغليف اللف بالكامل بمادة التشريب الراتنجية يعمل كمادة لاصقة بين خيوط المحرك، مما يقلل من اهتزاز الملف والتآكل الذي يولده (المصدر: Godfrey and Wing، فهم كيفية عمل تشريب ضغط الفراغ VPI).

تصف براءة اختراع تشريب ورنيش الملف الثابت المخاطر الأساسية التي تجعل العملية ضرورية: في المحركات المستخدمة في البيئات الرطبة مثل محركات الضاغط في الثلاجات أو مكيفات الهواء، يمكن للسوائل بما في ذلك الرطوبة أن تلامس ملف الملف وتتسبب في حدوث دوائر قصيرة إذا كان سطح الملف غير معزول، مما قد يتسبب في فشل المحرك أو نشوب حريق (المصدر: براءة اختراع USPTO رقم 12542473، طريقة تشريب الورنيش لملف الجزء الثابت). خط التشريب هو النظام الصناعي الذي يطبق ويعالج الطلاء الواقي بشكل متسق وبحجم الإنتاج.

طرق التشريب الرئيسية الثلاثة المستخدمة في خطوط الإنتاج

ان impregnation line is configured around one of three primary impregnation methods, each suited to different motor sizes, production volumes, and insulation performance requirements.

التشريب بالفيضانات (الغمس والخبز)

تعمل طريقة الغمس والخبز على غمر ملف المحرك المسخن مباشرة في خزان الورنيش، والسماح له بالنقع حتى تمتلئ المساحات الفارغة التي يمكن الوصول إليها، وسحب اللف، والسماح بتصريف الورنيش الزائد، ثم خبز المجموعة في فرن المعالجة. تصف هندسة NACH هذا التكوين: يتكون نظام التشريب بالغمر من خزان تخزين الورنيش للتخزين البارد وغرفة الغمس، مع تجميع ملفات المحرك في هيكل سلة وحفظها في خزان الغمس (المصدر: هندسة NACH، تشريب الراتنج لصناعة المحركات والمولدات). هذه الطريقة مناسبة للمحركات ذات الجهد المنخفض ذات التصنيف المنخفض وللتطبيقات التي يكون فيها طلب العزل معتدلاً. حدوده هي عمق الاختراق: الجاذبية والعمل الشعري وحدهما لا يمكنهما دفع الورنيش بشكل موثوق إلى الفتحات العميقة والمساحات الضيقة لللفات الأكبر أو الأكثر تعقيدًا.

التشريب بالضغط الفراغي (VPI)

يعد التشريب بالضغط الفراغي هو الأسلوب الأعلى أداء والأكثر استخدامًا على نطاق واسع في خطوط التشريب الحديثة للمحركات ذات الجهد المتوسط والعالي. يصف HECO تسلسل العملية: يتم إنزال الجزء الثابت أو العضو الدوار المسخن مسبقًا في غرفة الضغط VPI ويتم سحب الفراغ؛ يتم إدخال راتنج يحتوي على مذيبات بنسبة صفر بالمائة في الغرفة؛ يتم تطبيق الضغط. وتصبح الوحدة المغمورة مشربة تمامًا بالراتنج، مما يحقق أ بناء من 4 إلى 5 ملم من الراتنج العازل ونظام عزل خالٍ من الفراغات تقريبًا (المصدر: HECO، المحركات الكهربائية العازلة: VPI أو Varnish Dip). توفر وثائق عملية MES Singapore تسلسلًا خطوة بخطوة: تسخين الملف مسبقًا، وخفضه في غرفة الضغط، وإغلاق الغرفة، وسحب فراغ، والسماح بتدفق راتنجات الإيبوكسي غير المذيبة من وعاء الراتنج إلى الغرفة حتى يتم غمر اللف بالكامل، وتطبيق الضغط حتى يتم تشريب اللف على نطاق واسع، وإزالته من الحجرة، والخبز حتى يتم معالجة الراتنج تمامًا (المصدر: MES Singapore، VPI: لماذا يعد العزل مهمًا لملفات المحرك الخاصة بك).

تعد خطوة التفريغ أمرًا بالغ الأهمية لأنها تقوم بإخلاء الهواء المتبقي من كل فراغ داخل الملف قبل دخول الراتنج. بدون هذه الخطوة، يشكل الهواء المحبوس فقاعات داخل الراتينج المعالج الذي يصبح مواقع تفريغ جزئي وانهيار العزل في نهاية المطاف تحت جهد التشغيل. تؤكد Dreisilker Electric Motors أنه تتم مراقبة السعة أثناء دورة VPI لتحديد أن تعبئة الراتينج مقبولة قبل إغلاق الدورة، مما يوفر مؤشر جودة قابل للقياس مدمج مباشرة في العملية (المصدر: Dreisilker Electric Motors، 4 أنواع من طرق عزل ملفات المحرك).

الوشل (التنقيط الروتاري) التشريب

طريقة التقطير، والتي تسمى أيضًا التشريب الدوار، تقوم بتدوير الجزء الثابت على محور أفقي أثناء تسخينه، وتقطر الراتنج على أطراف اللف أثناء دورانه. يشرح وصف Lamnow الفني للعملية آلية الاختراق: يقطر الورنيش على نهايات اللف ويخترق اللفات والفتحات الداخلية تحت التأثير المشترك للجاذبية، والعمل الشعري، وقوة الطرد المركزي الناتجة عن الدوران (المصدر: Lamnow، ستة طرق لتشريب ملفات المحركات). تؤكد شركة NACH Engineering أن هذه الطريقة تُستخدم لدورات الإنتاج السريعة مع الحد الأدنى من إهدار الراتنج أو عدم إهداره على الإطلاق، مما يجعلها مناسبة بشكل خاص لإنتاج كميات كبيرة من المحركات القياسية الأصغر حيث تكون الإنتاجية هي الاهتمام الأساسي للإنتاج (المصدر: هندسة NACH، تشريب الراتنج لصناعة المحركات والمولدات).

كيف يتم تنظيم خط التشريب الكامل

يقوم خط تشريب الإنتاج بدمج محطات معالجة متسلسلة متعددة في نظام معالجة مستمر أو نظام معالجة مجمعة. تؤدي كل محطة وظيفة محددة في تسلسل العلاج الشامل.

محطة التسخين

تقوم المحطة الأولى بتسخين ملف المحرك أو مجموعة الملف إلى درجة حرارة محددة قبل دخولها إلى وسط التشريب. يؤدي التسخين المسبق وظيفتين: فهو يدفع الرطوبة المتبقية خارج الملف، مما قد يمنع التصاق الراتنج ويخلق فراغات في العزل المعالج، كما أنه يقلل من لزوجة الراتنج عند التلامس، مما يحسن الاختراق في الفجوات الضيقة بين الموصلات. تؤكد وثائق عملية VPI الخاصة بشركة MES Singapore أن التسخين المسبق للملف هو الخطوة التأسيسية الأولى قبل دخول الملف إلى غرفة التشريب (المصدر: MES Singapore، VPI: لماذا يعتبر العزل مهمًا لملفات المحرك لديك). تؤكد شركة Germana Motor أن المتطلبات الأساسية لورنيش التشريب تشمل اللزوجة المنخفضة والمحتوى الصلب العالي خصيصًا لضمان الاختراق الجيد وتطبيق الطلاء، وأن خطوة التسخين المسبق تسهل ذلك عن طريق تدفئة الأسطح المعدنية التي تتلامس فيها الراتنجات (المصدر: Germana Motor، Impregnation Varnish for Motor Windings).

محطة التشريب

محطة التشريب هي جوهر الخط. بالنسبة لخطوط VPI، هذا عبارة عن وعاء ضغط مغلق ومجهز بوصلات مضخة تفريغ، ونظام نقل راتنج متصل بخزان تخزين راتنج منفصل يمكن التحكم في درجة حرارته، وأجهزة التحكم في الضغط. بالنسبة لخطوط التشريب المتقطعة، فهي عبارة عن أداة دوران مع مجموعة فوهة بالتنقيط يمكن التحكم فيها وصينية التقاط تعمل على إعادة تدوير الراتنج الزائد. بالنسبة لخطوط الغمس، فهو خزان الغمس مع التحكم في المستوى ورف الصرف فوقه. يشير وصف مصنع NACH Engineering إلى أنه بالنسبة لأنظمة VPI، يمكن إجبار الراتينج بضغط إضافي من أجل اختراق أفضل، وأنه بعد الوقت المحدد يتم نقل الراتينج مرة أخرى إلى خزان التخزين وتخزينه في ظروف باردة للحفاظ على عمر الوعاء (المصدر: هندسة NACH، تشريب الراتينج لصناعة المحركات والمولدات).

محطة التصريف والجيليشن

بعد التشريب، يتم سحب اللف من الوسط ووضعه للسماح بتصريف الراتنج الزائد قبل المعالجة بالفرن. في خطوط التشريب المتقطعة، تتضمن هذه المحطة غالبًا خطوة تسخين هلامية قصيرة تعمل على معالجة سطح الراتنج جزئيًا لمنع التقطير والترهل أثناء النقل إلى فرن المعالجة. يمنع التحكم السليم في التصريف والجيل من تكوين برك الراتنج حول نهايات اللف التي قد تتطلب إزالة ما بعد المعالجة ويمكن أن تؤثر على تفاوتات الأبعاد.

فرن المعالجة

يكمل فرن المعالجة الربط المتقاطع لراتنج التشريب إلى حالته الصلبة النهائية. يتم تحديد ملفات الوقت ودرجة الحرارة في الفرن من قبل الشركة المصنعة للراتنج ويجب اتباعها بدقة، نظرًا لأن المعالجة السفلية تترك الراتنج غير المتشابك الذي يظل هشًا ويفشل في الخدمة، في حين أن المعالجة الزائدة يمكن أن تسبب تلفًا حراريًا للمواد العازلة المتعرجة المجاورة للراتنج. تتضمن مواصفات Germana Motor لمتطلبات معالجة ورنيش التشريب المعالجة السريعة، ودرجة الحرارة المنخفضة، والتجفيف الداخلي الجيد باعتبارها الخصائص الرئيسية الثلاثة التي يتطلبها خط الإنتاج من نظام الراتنج (المصدر: Germana Motor، ورنيش التشريب للفات المحركات).

أنواع الورنيش والراتنج المستخدمة في خطوط التشريب

يحدد النظام الكيميائي المستخدم في عملية التشريب عمق الاختراق، وسرعة المعالجة، وجودة ملء الفراغ، والطبقة الحرارية للعزل النهائي. يتم استخدام فئتين رئيسيتين عبر خطوط التشريب الحديثة.

الورنيش المشرب القائم على المذيبات

تحمل الورنيشات ذات الأساس المذيب المواد الصلبة الراتنجية النشطة المذابة في مذيب عضوي والتي تتبخر أثناء المعالجة. تشير النظرة العامة الفنية لشركة Germana Motor إلى أن الورنيش المشرب القائم على المذيبات يوفر استقرارًا جيدًا للتخزين، والاختراق، وخصائص تشكيل الفيلم بتكلفة منخفضة نسبيًا، ولكنه يتطلب أوقات تشريب وخبز أطول، وأن المذيبات المتبقية يمكن أن تخلق فراغات في المواد المشربة بينما يساهم تبخر المذيبات في التلوث البيئي (المصدر: Germana Motor، Impregnation Varnish for Motor Windings). تُستخدم هذه الورنيش بشكل أساسي للمحركات ذات الجهد المنخفض والملفات الكهربائية حيث تكون متطلبات الأداء معتدلة.

راتنجات تشريب خالية من المذيبات

تعتبر الراتنجات الخالية من المذيبات الخيار المفضل لخطوط VPI الحديثة والتطبيقات عالية الأداء. تؤكد شركة Germana Motor أن الورنيش المشرب الخالي من المذيبات يعالج بسرعة بأوقات تشريب وخبز قصيرة، ويقضي على فجوات الهواء في الأجزاء العازلة المشربة من خلال عدم ترك أي مساحات خالية من المذيبات، ويوفر تماسكًا وأداءً كهربائيًا وميكانيكيًا أفضل من البدائل المعتمدة على المذيبات، ولهذا السبب تم اعتمادها على نطاق واسع في تطبيقات الجهد العالي (المصدر: Germana Motor، ورنيش التشريب للفات المحركات). تحدد HECO أن الراتينج المستخدم في أنظمة VPI يحتوي على مذيبات بنسبة صفر بالمائة، مما ينتج بنية عازلة خالية من الفراغات والتي تحدد ميزة عملية VPI (المصدر: HECO، المحركات الكهربائية العازلة: VPI أو Varnish Dip).

الصناعات والتطبيقات التي تستخدم خطوط التشريب

تخدم خطوط التشريب أي عملية تصنيع أو إصلاح تنتج أو تعيد تهيئة اللفات والملفات الكهربائية للخدمة تحت الجهد الكهربائي.

1. تصنيع المحركات الكهربائية: يتم تشريب الأجزاء الساكنة والدوارات للمحركات الحثية، ومحركات المغناطيس الدائم، والمحركات المؤازرة في جميع معدلات الطاقة قبل التجميع النهائي لتحقيق فئة العزل المقدرة وقوة العزل الكهربائي
2. تصنيع المولدات: تتم معالجة ملفات الجزء الثابت الكبيرة للمولدات لمعدات توليد الطاقة من خلال خطوط VPI لتحقيق العزل الخالي من الفراغ المطلوب عند جهود التشغيل المتوسطة والعالية
3. تصنيع المحولات: يتم تشريب ملفات المحولات للتخلص من الرطوبة، وتحسين تبديد الحرارة من الموصل إلى القلب، وزيادة الاستقرار الميكانيكي ضد قوى الدائرة القصيرة (المصدر: Godfrey and Wing، VPI for Transformers: Improving Reliability)
4. ورش إصلاح المحركات: تتطلب المحركات المعاد لفها التشريب بعد استبدال الملف لاستعادة سلامة العزل، مع استخدام VPI للمحركات ذات الجهد المتوسط والغمس والخبز المستخدم في الوحدات الأصغر ذات الجهد المنخفض (المصدر: MES Singapore، VPI: لماذا يعد العزل مهمًا لملفات المحرك الخاصة بك)
5. إنتاج محركات الضاغط والأجهزة: تتطلب المحركات المستخدمة في البيئات الرطبة مثل ضواغط الثلاجة ومكيفات الهواء تشريب الورنيش لمنع تقصير الملف بسبب ملامسة الرطوبة (المصدر: براءة اختراع USPTO رقم 12542473، طريقة تشريب الورنيش لملف الجزء الثابت)

مؤشرات الجودة لخط التشريب الذي يتم تشغيله بشكل صحيح

إن خط التشريب الذي تم تصميمه وتشغيله بشكل صحيح ينتج عنه نتائج جودة قابلة للقياس والتي يمكن التحقق منها في كل ملف تمت معالجته قبل أن يغادر الخط.

1. قياس مقاومة العزل: يجب أن تصل مقاومة الميج أوم من اللف إلى الأرض إلى الحد الأدنى المحدد لفئة العزل بعد المعالجة أو تتجاوزه؛ يؤكد التحسن في مقاومة العزل مقارنة بالملف غير المشرب أنه تم استبدال فراغات الهواء بالراتنج الصلب
2. مراقبة السعة أثناء VPI: تؤكد شركة Dreisilker Electric Motors أنه تتم مراقبة السعة أثناء دورة VPI لتحديد أن تعبئة الراتينج مقبولة قبل انتهاء الدورة، نظرًا لأن زيادة السعة تشير إلى تعبئة راتنجية تدريجية لحجم الملف (المصدر: Dreisilker Electric Motors، 4 أنواع من طرق عزل ملفات المحرك)
3. الفحص البصري لتغطية السطح وغياب البقع الرطبة غير المعالجة، وتراكمات التنقيط عند نهايات الملفات، ومناطق الموصلات العارية التي تشير إلى اختراق غير كامل
4. اختبار تحمل العزل الكهربائي عند الجهد المقنن بعد المعالجة، مما يؤكد أن نظام العزل يمكنه الحفاظ على جهد التشغيل دون عطل

الينتي خط التشريب تم تصميم النطاق لدعم نتائج متسقة ومتكررة عبر مؤشرات الجودة هذه، والجمع بين التحكم الدقيق في درجة الحرارة في مراحل التسخين والمعالجة، وإدارة دورة التشريب القابلة للبرمجة، وأنظمة معالجة الراتنج التي تحافظ على خصائص المواد طوال عملية الإنتاج.
