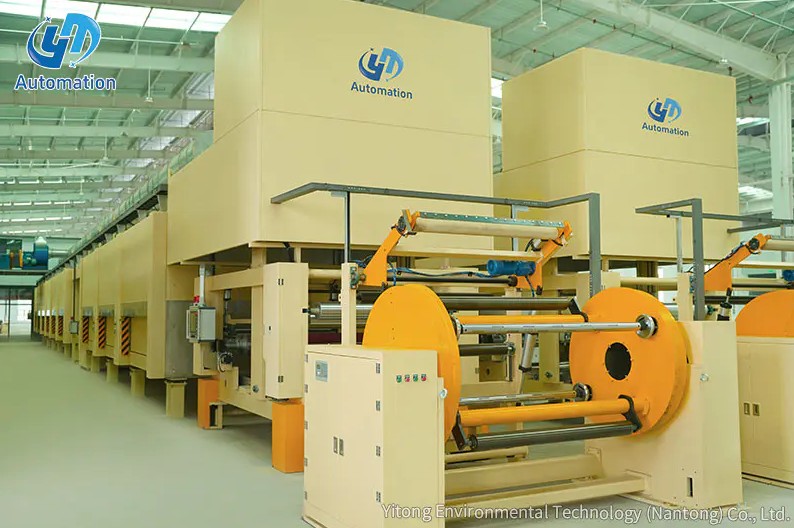

كيف يعمل جهاز فك اللف الدوار؟

A الفك الدوارة يعمل من خلال دعم لفة ملفوفة من مادة الويب على عمود دوار أو ظرف، ثم التحكم بشكل فعال في السرعة وعزم دوران الكبح المطبق على هذا العمود بينما تسحب العملية النهائية المواد من اللفة. المبدأ الأساسي هو التحكم المستمر في الشد: مع انخفاض قطر اللفة أثناء الفك، تتطلب نفس سرعة الشبكة الخطية عزم دوران أقل تدريجيًا، ويقوم نظام التحكم في وحدة الفك بالتعويض تلقائيًا للحفاظ على شد شبكة ثابت ومستقر طوال عمر اللفة. تصف تقنية Yitong البيئية هذه الوظيفة بوضوح: يقوم جهاز فك اللف الدوار بتغذية لفة من المواد بشكل مستمر إلى عملية تحويل أو طباعة أو طلاء أو تصفيح بسرعة وشد يمكن التحكم فيهما، وتدوير اللفة الأصلية عند استهلاك المادة والحفاظ على تغذية ويب ثابتة دون انقطاع (المصدر: Yitong Environmental Technology، ما هو جهاز فك اللف الدوار). دقة الشد مهمة لأن التوتر غير المتناسق يسبب التجاعيد والفواصل وأخطاء التسجيل وعيوب الطباعة التي تكلف الوقت والمواد اللازمة لتصحيحها.

المشكلة الأساسية التي يحلها جهاز فك اللف الدوار

لفهم كيفية عمل جهاز فك اللف الدوار، من المفيد فهم المشكلة التي يجب حلها. تتطلب عمليات التصنيع القائمة على الويب، بما في ذلك الطباعة، والتقطيع، والطلاء، والتصفيح، وتحويل التغليف المرن، تدفقًا مستمرًا ومستقرًا ومستقرًا للمواد التي تدخل الماكينة بسرعة ثابتة. تصل المواد الخام على شكل لفة ملفوفة، وتمثل لفة اللف تحديًا ميكانيكيًا أساسيًا: حيث يتم استهلاك المادة من خارج اللفة إلى الداخل، ويتناقص قطر اللفة بشكل مستمر. عند سرعة العمود الثابتة، توفر اللفة ذات القطر الأصغر شبكة أقل لكل دورة. عند التوتر المستمر مع نظام فرملة بسيط، يزداد التوتر مع انخفاض القطر لأن نفس عزم دوران الفرامل يعمل الآن على ذراع عزم أصغر.

تشرح شركة Jota Machinery ذلك بشكل مباشر: إن حامل الاسترخاء هو أكثر بكثير من مجرد حامل ميكانيكي؛ إنه نظام مصمم بعناية لدعم اللفات الضخمة الثقيلة، والتحكم في التوتر مع انخفاض قطر اللفة، والحفاظ على محاذاة الشبكة عند دخولها إلى الأقسام النهائية، مع تصميم مناسب يمنع التجاعيد، والكسور، والحواف غير المستوية التي تكلف ساعات من التوقف عن العمل واتساق المنتج (المصدر: Jota Machinery، What Is Unwind Stand). يعالج جهاز الفك الدوار مشكلة القطر المتناقص هذه من خلال إما حلقة تحكم لاستشعار القطر، أو نظام تغذية راجعة للأسطوانة الراقصة، أو نظام قياس توتر خلية الحمل، حيث يقوم كل منهما بضبط عزم الدوران بشكل مستمر للتعويض عن هندسة اللفة المتغيرة.

المكونات الميكانيكية الأساسية لجهاز فك اللف الدوار

يدمج جهاز فك اللف الدوار عدة أنظمة فرعية ميكانيكية وأنظمة تحكم، يؤدي كل منها وظيفة محددة في تسلسل التعامل مع الويب.

الإطار الرئيسي ونظام دعم اللفة

يوفر الإطار الرئيسي الأساس الهيكلي الذي يدعم وزن لفة الأصل ويقاوم القوى الديناميكية المتولدة أثناء سحب الويب والتسارع والتباطؤ. يأخذ دعم اللفة أحد الشكلين الرئيسيين: تصميم عمود حيث يتم تمرير عمود شياق من خلال قلب اللفة ويتم قفله في محامل مثبتة على الجانب، أو تصميم بدون عمود حيث تتوسع ظرف هيدروليكي أو ميكانيكي في قلب اللفة من كل طرف دون الحاجة إلى عمود كامل الطول. تشير شركة Jota Machinery إلى أن أنظمة البرج بدون عمود تُستخدم لأفلام التغليف المرنة لضمان التعامل السلس مع المواد القابلة للتمدد، في حين أن التصميمات القائمة على العمود أكثر شيوعًا لتطبيقات الأفلام الصلبة والورق والرقائق حيث يكون الاحتفاظ بالقلب أقل أهمية (المصدر: Jota Machinery، ما هو حامل الفك). يمكن أن تزن بكرات الورق الأصلية عدة أطنان ويتجاوز قطرها 2500 مم، مما يتطلب بناء إطار عالي التحمل والتحكم في شد عزم الدوران العالي للتعامل بأمان (المصدر: Yitong Environmental Technology، ما هو جهاز فك اللف الدوار).

نظام الكبح أو القيادة

نظام الكبح أو القيادة هو ما يتحكم فعليًا في دوران عمود اللف استجابةً لسحب الويب الذي تطبقه الآلة النهائية. يتم استخدام ثلاث تقنيات تشغيل رئيسية.

في أنظمة الفرامل الهوائية، يؤدي ضغط الهواء المطبق على قرص أو فرامل أسطوانية على عمود الفك إلى إنشاء عزم دوران الكبح الذي يقاوم سحب العملية النهائية. يستخدم النهج الميكانيكي الأساسي علم الخصائص الهوائية أو النوابض لموازنة قوة الراقصة الدوارة أو إكليل الشبكة الدوارة ضد الفرامل الموجودة على عمود الفك، كما هو موضح بواسطة Label وNarrow Web في نظرة عامة فنية على تكوينات معدات التحويل (المصدر: Label and Narrow Web، Rewinds، Unwinds and Splicers). يتم تعديل ضغط الهواء بواسطة وحدة التحكم في التوتر في الوقت الفعلي للتعويض عن انخفاض قطر اللفة.

في أنظمة مكابح المسحوق المغناطيسي، يقوم التيار الكهربائي من خلال أداة التوصيل المملوءة بالمسحوق بتوليد عزم دوران الكبح، مع خرج عزم دوران يتناسب مع التيار المطبق. يتيح ذلك تعديل عزم الدوران بشكل سلس للغاية ودقيق إلكترونيًا دون تأثيرات التباطؤ التي يمكن أن تؤثر على الفرامل الميكانيكية.

في تكوينات وحدة فك اللف المدفوعة، يتحكم المحرك المتجدد بشكل فعال في سرعة العمود بدلاً من مجرد تطبيق مقاومة الكبح. يتيح ذلك لوحدة فك اللف التعامل مع اللفات ذات القطر الكبير ذات القصور الذاتي العالي بشكل أكثر دقة أثناء التسارع والتباطؤ، والمشاركة في التحكم في التوتر من خلال تغيير سرعة المحرك استجابةً لموضع الراقص أو تحميل إشارات التغذية المرتدة لخلية التحميل.

الأسطوانة الراقصة واستشعار التوتر

إن الأسطوانة الراقصة هي المكون الذي يحافظ بشكل مباشر على التحكم المستمر في التوتر بين عملية الفك والعملية النهائية. لفة الراقصة عبارة عن بكرة عائمة حرة تقع على الشبكة بين عمود الفك وأول قرصة ثابتة أو بكرة توجيه في اتجاه مجرى النهر. تصف شركة مونتالفو المبدأ التالي: تحتوي جميع أدوات التحكم في شد الراقص على لفات أو أذرع خاملة يتم تحميلها مسبقًا في اتجاه واحد، وعندما يتم رسم شبكة على لفة راقصة فإنها تتحرك استجابة لأي تغييرات في موضعها، حيث تعكس الحركة تغيرًا في شد الويب، وجهاز استشعار يراقب هذا الموضع للتحكم في حركة المحرك (المصدر: شركة مونتالفو، أساسيات التحكم في شد لفة الراقص).

تعمل الأسطوانة الراقصة كمخزن مؤقت ميكانيكي وجهاز استشعار في وقت واحد. عندما تسحب العملية النهائية قدرًا أكبر من النسيج مما يسلمه جهاز الفك، يسقط الراقص، ويستجيب نظام التحكم عن طريق تقليل عزم دوران الكبح أو زيادة سرعة المحرك لاستعادة الإمداد. عندما يتجاوز العرض الطلب، يرتفع الراقص، ويقوم النظام بتطبيق مزيد من الكبح أو تقليل السرعة. تفيد تقارير Yitong Environmental Technology أن أنظمة خلايا التحميل، حيث تقوم محولات القوة بقياس التوتر الفعلي للنسيج عند بكرة ثابتة، تحقق دقة التحكم في التوتر زائد أو ناقص 1 إلى 3 بالمائة من نقطة التحديد في ظل ظروف تشغيل مستقرة (المصدر: Yitong Environmental Technology، ما هو جهاز فك اللف الدوار).

نظام دليل الويب

حتى اللفة الملفوفة جيدًا ستعرض بعض التجوال الجانبي للنسيج أثناء فك اللفة بسبب اختلاف الحواف، أو تصغير النواة، أو عدم تناسق عرض المادة عبر عرض اللفة. يقوم نظام دليل الويب بتصحيح ذلك عن طريق استشعار حافة الويب أو موضع الخط المركزي وإعادة وضع حامل الفك أو بكرة التوجيه للحفاظ على وضع الويب في المنتصف عند دخوله في العملية النهائية. بدون توجيه الويب، قد يتسبب الانجراف الجانبي في الويب في حدوث اختلال في تسجيل الطباعة، وعمليات قطع غير متساوية، ومشكلات في تغطية الطلاء عبر عرض الويب.

كيف يعمل التحكم في التوتر خلال عمر اللفة

الجانب الأكثر تطلبًا من الناحية الفنية في عملية الفك الدوار هو الحفاظ على شد الشبكة المستمر من اللفة الكاملة إلى القلب الفارغ تقريبًا، نظرًا لأن هندسة اللفة تتغير باستمرار ويتغير معها عزم دوران الكبح الصحيح.

العلاقة بين القطر وعزم الدوران

يتم تحديد شد الويب بقوة نيوتن أو رطل من خلال العلاقة بين عزم الكبح المطبق على عمود الفك ونصف قطر اللفة الحالي. مع انخفاض قطر اللفة، فإن نفس شد الشبكة يتطلب عزم فرملة أقل تدريجيًا، وفقًا للعلاقة: التوتر يساوي عزم الدوران مقسومًا على نصف القطر. نظام التحكم الذي يحافظ على ثبات عزم دوران الكبح مع انخفاض قطر اللفة سيؤدي إلى زيادة شد الشبكة بشكل تدريجي، مما يؤدي في النهاية إلى كسر الشبكة. إن النظام الذي يقلل بشكل صحيح من عزم الدوران بشكل متناسب مع انخفاض القطر يحافظ على التوتر المستمر طوال عمر اللفة الكامل.

طرق قياس القطر

يحتاج نظام التحكم إلى معرفة قطر اللفة الحالي لحساب أمر عزم الدوران الصحيح في أي لحظة. يتم استخدام ثلاثة أساليب في الممارسة العملية. تقوم أجهزة استشعار القطر بالموجات فوق الصوتية أو الليزر بقياس قطر اللفة مباشرة في الوقت الفعلي وتغذية هذه القيمة إلى وحدة التحكم في التوتر. يستخدم الحساب القائم على التشفير الدوار العلاقة بين دورات العمود وسرعة الويب، والتي يتم قياسها عند لفة مقياس سرعة الدوران في اتجاه مجرى النهر، لحساب قطر اللفة رياضيًا دون قياس مباشر. يستخدم تكامل موضع الراقصة سجل موضع الأسطوانة الراقصة مع مرور الوقت لتتبع المواد المستهلكة واستنتاج القطر الحالي.

يحدد المرجع الهندسي للتحكم في الشد من شركة Mitsubishi Electric هذه الفئات الرئيسية لطرق التحكم في الشد، ويصنفها على أنها يدوية، واكتشاف قطر البكرة ذات الحلقة المفتوحة، وردود فعل شد الحلقة المغلقة، مع أسلوب ردود الفعل ذات الحلقة المغلقة الذي يوفر أفضل دقة لتطبيقات التحويل عالية السرعة (المصدر: Mitsubishi Electric، الدليل الكامل للتحكم في الشد في أتمتة المصنع).

مناطق التوتر في الخط الكامل

لا يتحكم جهاز الفك الدوار في التوتر لخط الإنتاج بأكمله. إنه يتحكم في التوتر في منطقة الفك، والتي تحددها شركة مونتالفو بأنها المنطقة الواقعة بين محرك الفك والمحرك الرئيسي الأول في اتجاه مجرى النهر (المصدر: شركة مونتالفو، أساسيات التحكم في شد لفة الرقص). تحتوي كل من مناطق المعالجة النهائية ومناطق الترجيع على حلقات التحكم في التوتر الخاصة بها. تتمثل مهمة مفك اللف في توفير شبكة مشدودة باستمرار تدخل في تلك الارتشفة الأولى في اتجاه مجرى النهر، وعند هذه النقطة ينتقل التحكم في الشد إلى نظام التحكم في المنطقة التالية.

الربط الآلي: الجري دون توقف

في عمليات التحويل ذات الحجم الكبير، يعد إيقاف خط الإنتاج في كل مرة تنفد فيها لفة من المواد مصدرًا كبيرًا للنفايات وفقدان الإنتاجية. إن إعادة المطبعة إلى السجل ورفع سرعتها بعد التوقف تستهلك المواد والوقت، وتضيف الخردة الناتجة أثناء إعادة التشغيل مباشرة إلى تكلفة الإنتاج. يعمل نظام الربط الآلي الموجود على وحدة فك اللف الدوارة على التخلص من هذه التوقفات عن طريق ربط ذيل اللفة المنتهية إلى الحافة الأمامية للفة الجديدة بينما يستمر الخط في العمل بسرعة الإنتاج.

يصف محول الورق والأفلام والرقائق أفضل الممارسات لهذه العملية: تتبع موقع الوصلة من الفك إلى اللف أثناء تقدمها خلال مراحل التحويل، واستخدام ميزة الكشف الأساسية لتقليل الشبكة المتبقية على اللفة المنتهية، وتبسيط إعداد الوصلة لضمان موضع اللصق المتسق، واستخدام تقنية لفة الملصق مع آلية إطلاق كهروميكانيكية لتقليل ارتداد الملصق وتعزيز الاتصال الدقيق مع لفة المنتج (المصدر: محول الورق والرقائق الورقية، الكفاءة في اللف والفك). عند تنفيذه بشكل صحيح، يكون الوصل التلقائي غير مرئي بشكل أساسي للعملية النهائية لأن الأسطوانة الراقصة تمتص التوتر القصير العابر أثناء حدث الوصل.

الصناعات والمواد التي تستخدم فيها أجهزة الفك الدوارة

تظهر أجهزة فك اللف الدوارة في أي مكان تكون فيه لفة ملفوفة من المواد بمثابة مدخل لعملية إنتاج مستمرة.

1. تصنيع الورق والمناديل، حيث يمكن أن تزن اللفائف الأصلية عدة أطنان ويتجاوز قطرها 2500 مم، مما يتطلب بناء إطار عالي التحمل وأنظمة مكابح عالية عزم الدوران لتغذية خطوط الحز والأغطية والطلاء والطباعة (المصدر: Yitong Environmental Technology، ما هو جهاز فك اللف الدوار)
2. تحويل التغليف المرن، حيث يتم تغذية الأفلام البلاستيكية ورقائق الألومنيوم والورق والشبكات الخشبية في آلات صنع الأكياس وخطوط التعبئة والتغليف والختم ومكابس التصفيح عند شد يتم التحكم فيه بدقة للحفاظ على دقة الأبعاد من خلال عمليات الختم الحراري
3. تحويل الملصقات وطباعة الويب الضيقة، حيث يعتمد تحويل الملصقات والويب الضيق على وحدات فك اللف في بداية الطباعة وعمليات إعادة اللف في النهاية، مع ربط التحكم في التوتر مباشرة بجودة تسجيل الطباعة طوال التشغيل (المصدر: الملصقات والويب الضيق وعمليات الترجيع والفك)
4. الورق الحراري ولفائف الملصقات، حيث يتم تحديد عمليات فك الفرامل أو بدون عمود مع توتر ثابت للحصول على جودة طباعة متسقة عبر اللفات ذات صلابة أساسية متفاوتة وكثافة لف (المصدر: Jota Machinery, What Is an Unwind Stand)
5. الرقائق والصفائح المعدنية، حيث يمنع التحكم الآلي في التوتر تجعد أو تمزق الطبقات الرقيقة منخفضة الاستطالة حيث تتسبب حتى طفرات التوتر القصيرة في تلف الشبكة بشكل لا يمكن إصلاحه
6. إنتاج الأقمشة غير المنسوجة، حيث تستخدم خطوط منتجات النظافة ووسائط الترشيح وخطوط التكسية الأرضية أجهزة فك دوارة لتغذية اللفات العريضة في مراحل المعالجة عند شد متحكم فيه دون تشويه هيكل القماش

المواصفات الرئيسية التي يجب تقييمها عند اختيار جهاز فك اللف الدوار

إن مطابقة مواصفات جهاز فك اللف الدوار مع متطلبات التطبيق تحدد ما إذا كان يوفر تشغيلًا متسقًا وخاليًا من المشاكل أو يصبح مصدرًا لتقلب التوتر المستمر ووقت التوقف عن العمل.

الينتي الفك الدوارة تم تصميمه لتلبية النطاق الكامل لمتطلبات المواصفات هذه عبر تطبيقات الورق والأفلام والرقائق وغير المنسوجة، حيث يجمع بين التحكم الدقيق في التوتر مع بناء إطار قوي وتوجيه الويب لتقديم تغذية ويب متسقة ومستقرة في عمليات التحويل والطباعة النهائية.
