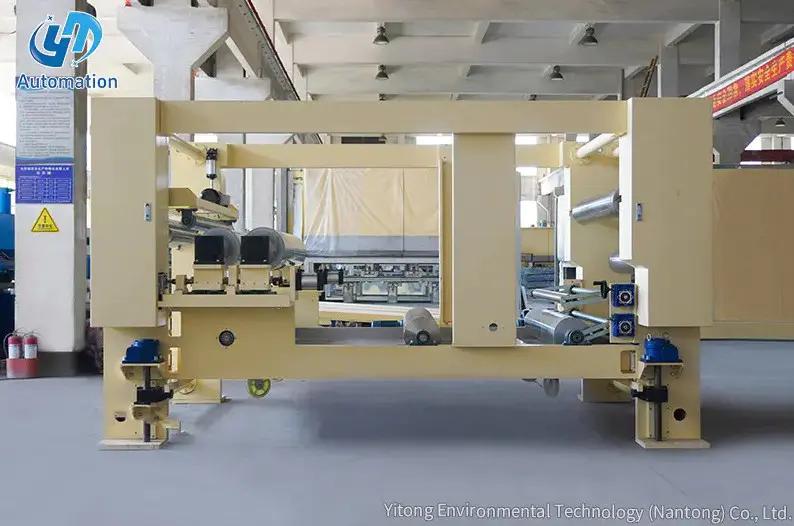

كيف تعمل محطة التشريب ذات الخطوة الواحدة

تعمل محطة التشريب ذات الخطوة الواحدة من خلال الجمع بين تطبيق التفريغ، وتوزيع الراتينج، والصرف في دورة آلية واحدة مستمرة داخل غرفة واحدة مغلقة، مما يلغي الحاجة إلى نقل قطع العمل بين المحطات المنفصلة لكل مرحلة معالجة. يضمن هذا النهج المتكامل أن يتغلغل الراتينج بالتساوي في اللفات أو الملفات في ظل ظروف فراغ يمكن التحكم فيها، ثم يستنزف المواد الزائدة قبل أن ينتقل الجزء إلى المعالجة، كل ذلك دون كسر ختم العملية الذي يحافظ على جودة التشريب المتسقة. تُظهر بيانات التصنيع التي يُشار إليها عادةً في إنتاج المكونات الكهربائية أن أنظمة التشريب ذات الحجرة الواحدة يمكن أن تقلل من وقت الدورة بنسبة 100% ما يصل إلى 30 إلى 40 في المئة مقارنة بالعمليات متعددة المحطات التي تتطلب النقل اليدوي بين مراحل التفريغ والغمس والصرف.

تسلسل العملية الأساسية

تتبع عملية التشريب المكونة من خطوة واحدة تسلسلًا محددًا داخل غرفة واحدة، مما يسمح لكل مرحلة بالانتقال مباشرة إلى المرحلة التالية دون مقاطعة بيئة الفراغ التي تضمن اختراق الراتنج بشكل كامل.

مراحل العملية الأولية

• يؤدي تطبيق التفريغ الأولي إلى إزالة الهواء والرطوبة المحبوسة داخل هيكل الملف أو الملف
• يتم إدخال الراتينج إلى الغرفة بينما يتم الحفاظ على ظروف الفراغ أو تعديلها لتعزيز الاختراق العميق
• يتم تصريف الراتينج الزائد من الحجرة قبل إزالة الجزء للمعالجة

مصممة بشكل جيد محطة التشريب بخطوة واحدة يدير هذا التسلسل بأكمله من خلال التحكم الآلي في الصمام والمضخة، مما يقلل من تدخل المشغل المطلوب مقارنة بإعدادات التشريب التقليدية متعددة الخزانات.

لماذا يهم تطبيق الفراغ قبل تقديم الراتنج

تعد مرحلة التفريغ الأولية أمرًا بالغ الأهمية لجودة التشريب، نظرًا لأن جيوب الهواء المحاصرة داخل هياكل اللف يمكن أن تمنع الراتنج من اختراق الملف بالكامل، مما يترك فراغات تؤثر على أداء العزل الكهربائي.

كيف يزيل الفراغ الهواء المحصور

إن أسلوب الفراغ الأول هذا هو ما يميز التشريب المناسب عن الطلاء البسيط بالغمس، نظرًا لأن الطلاء بالغمس وحده غالبًا ما يترك جيوبًا هوائية داخلية تم تصميم الإخلاء الفراغي خصيصًا للتخلص منها قبل دخول الراتنج إلى الغرفة.

مقدمة الراتنج والتحكم في الاختراق

Once vacuum conditions are established, resin is introduced into the sealed chamber, and the system carefully controls flow rate and pressure to achieve consistent penetration throughout the winding structure.

التحكم في تدفق الراتنج

تنظم أنظمة الجرعات الآلية مدى سرعة دخول الراتينج إلى الغرفة، نظرًا لأن إدخال الراتينج بسرعة كبيرة جدًا يمكن أن يخلق اضطرابًا يحبس جيوبًا هوائية جديدة، مما يعمل ضد غرض مرحلة التفريغ الأولية.

تعديل الضغط أثناء التعبئة

تطبق بعض الأنظمة مرحلة ضغط قصيرة بعد إدخال الراتينج الأولي، مما يساعد على دفع الراتينج بشكل أعمق إلى أقسام ملفوفة بإحكام والتي قد لا يتم تشبعها بالفراغ وحده بشكل كامل، خاصة في مكونات المحرك أو المحولات ذات الجرح الكثيف.

الصرف الصحي واسترداد الراتنج الزائد

بعد وقت اختراق كافٍ، يجب تصريف الراتينج الزائد من الحجرة قبل أن ينتقل الجزء المشرب إلى المعالجة، وتلعب مرحلة التصريف هذه أيضًا دورًا في كفاءة العملية الشاملة والتحكم في تكلفة المواد.

ما أهمية التحكم في الصرف الصحي؟

1. يمنع التصريف المناسب تراكم الراتنج الزائد الذي قد يؤثر على أبعاد الجزء أو وزنه
2. يمكن في كثير من الأحيان تصفية الراتنج المستعاد وإعادة استخدامه، مما يقلل من هدر المواد بشكل عام
3. يساعد توقيت التصريف المتسق في الحفاظ على سمك طلاء الراتنج الموحد عبر دفعات الإنتاج

تستفيد المنشآت التي تعمل بكميات إنتاج كبيرة بشكل كبير من أنظمة استرداد الراتنج المدمجة في مرحلة الصرف، حيث أن استعادة الراتنج القابل للاستخدام يقلل بشكل مباشر من تكاليف المواد لكل وحدة بمرور الوقت.

مقارنة الأنظمة ذات الخطوة الواحدة بالتشريب التقليدي متعدد المحطات

إن فهم كيفية اختلاف نظام الخطوة الواحدة عن عمليات التشريب القديمة متعددة المحطات يساعد في توضيح الكفاءة العملية ومزايا الجودة للنهج المتكامل.

الاختلافات الرئيسية

• تتطلب العمليات متعددة المحطات أجزاء متحركة فعليًا بين خزانات التفريغ والغمس والصرف المنفصلة
• يؤدي النقل بين المحطات إلى التعرض للهواء الذي يمكن أن يؤدي جزئيًا إلى التراجع عن فوائد الفراغ التي تم تحقيقها في وقت سابق من العملية
• تحافظ الأنظمة ذات الخطوة الواحدة على بيئة مغلقة ومستمرة، مما يحافظ على سلامة العملية من البداية إلى النهاية

يعد نهج المعالجة المستمرة هذا سببًا رئيسيًا وراء تفضيل الشركات المصنعة بشكل متزايد لأنظمة الغرفة الواحدة للتطبيقات التي تتطلب أداء عزل كهربائي ثابتًا وعالي الجودة عبر عمليات الإنتاج الكبيرة.

تطبيقات في تصنيع المكونات الكهربائية

تُستخدم محطات التشريب ذات الخطوة الواحدة على نطاق واسع في تصنيع المكونات الكهربائية، حيث تؤثر جودة العزل المتسقة بشكل مباشر على أداء المنتج وطول عمره في هذا المجال.

مجالات التطبيق المشتركة

يعتمد تشريب ملفات المحرك الكهربائي، ومعالجة ملف المحولات، ومعالجة الجزء الثابت للمولد، على اختراق الراتنج بشكل كامل لمنع تسرب الرطوبة، وتحسين الاستقرار الميكانيكي للملفات، وتعزيز الأداء الحراري العام تحت الحمل الكهربائي المستمر.

لماذا يهم الاتساق في هذه التطبيقات

في هذه التطبيقات، يمكن أن يؤدي التشريب غير المتسق إلى انهيار العزل قبل الأوان، مما يجعل التحكم في العملية الذي يوفره نظام الحجرة الواحدة ذا قيمة خاصة للشركات المصنعة التي تنتج مكونات ذات متطلبات عمر خدمة طويلة متوقعة.

معلمات العملية التي تؤثر على جودة التشريب

تؤثر العديد من المعلمات القابلة للتعديل داخل محطة التشريب ذات الخطوة الواحدة بشكل مباشر على الجودة النهائية للمكون المعالج، ويساعد فهم هذه المتغيرات المشغلين على تحسين العملية لأنواع أجزاء معينة.

المعلمات الرئيسية القابلة للتعديل

إن ضبط هذه المعلمات بناءً على هندسة المكونات المحددة ونوع الراتينج يسمح للمصنعين بضبط العملية لخطوط الإنتاج المختلفة التي تعمل من خلال نفس المعدات.

فوائد الكفاءة والإنتاجية

بالإضافة إلى تحسينات الجودة، فإن التصميم المتكامل للغرفة الواحدة لـ محطة التشريب بخطوة واحدة يوفر مزايا إنتاجية مفيدة للشركات المصنعة التي تعالج كميات كبيرة من المكونات الكهربائية وفقًا لجدول إنتاج منتظم. إن تقليل وقت الدورة، وانخفاض متطلبات العمالة لنقل الأجزاء بين المحطات، وتقليل نفايات الراتنج من خلال أنظمة الاسترداد المتكاملة، كلها عوامل تساهم في عملية إنتاج أكثر فعالية من حيث التكلفة مقارنة بطرق التشريب التقليدية متعددة الخزانات.

من يجب أن يفكر في طريقة التشريب هذه؟

تستفيد الشركات المصنعة التي تنتج المحركات الكهربائية والمحولات والمولدات والمكونات الكهربائية الأخرى على نطاق واسع من اعتماد تقنية التشريب بخطوة واحدة، خاصة عندما تكون جودة العزل المتسقة وكفاءة الإنتاج من الأولويات. قد تجد المنشآت التي تستخدم حاليًا عمليات غمس وتفريغ قديمة متعددة المحطات أن الانتقال إلى نظام متكامل أحادي الغرفة يوفر تحسينات ذات معنى في كل من اتساق المنتج وإنتاجية الإنتاج الإجمالية دون الحاجة إلى مساحة أرضية إضافية كبيرة.
