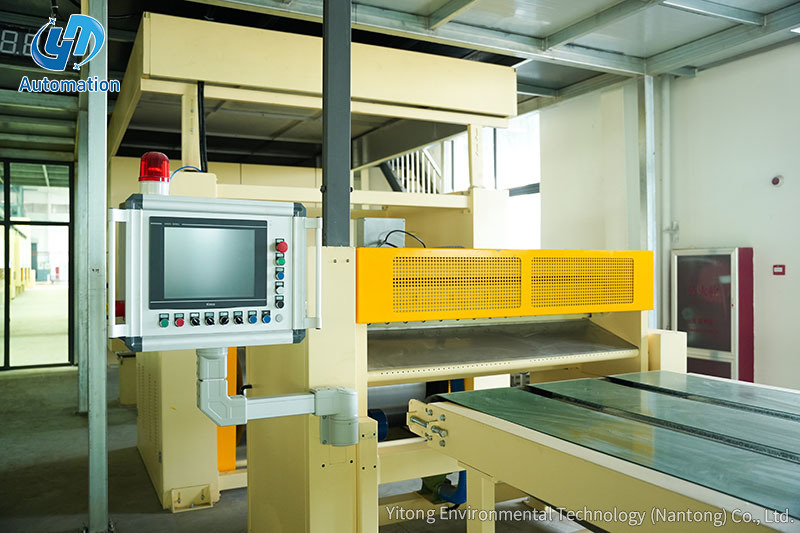

كيف تعمل أداة القطع المتزامن على تحسين الدقة وتقليل الهدر في خطوط تشريب الورق المزخرف

تطور القطع عالي السرعة في تشريب الورق

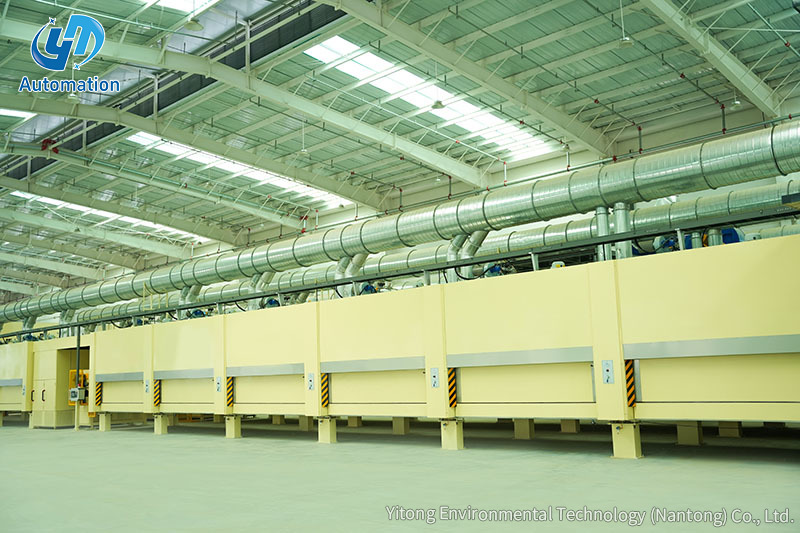

في إنتاج ورق الزخرفة المشرب، يتطلب الانتقال من حمام الراتنج إلى الورقة النهائية تزامنًا شديدًا. أ القاطع المتزامن هو الحل النهائي للمصنعين الذين يهدفون إلى تحقيق إنتاجية عالية السرعة دون التضحية بدقة الأبعاد. أثناء تحرك الورق المشرب عبر أنفاق التجفيف وباتجاه وحدة التراص، فإن أي اختلاف طفيف في سرعة القطع بالنسبة لسرعة الخط يؤدي إلى تمزق أو انبعاج أو عدم تناسق أطوال الورقة.

من خلال الاستفادة المتقدمة تكنولوجيا التحكم المؤازرة تعمل القواطع المتزامنة الحديثة على التخلص من التأخر الميكانيكي المرتبط بالأنظمة الهوائية أو الهيدروليكية القديمة. ويضمن ذلك تنفيذ كل عملية قطع في الوقت الدقيق المطلوب بالمللي ثانية، مع الحفاظ على التسامح الذي يلبي المعايير الصارمة لصناعات الصفائح والأثاث.

الآلية الأساسية: التحكم المؤازر ونظام سكين السائب

يكمن قلب القاطع المتزامن في آلية التشغيل والقطع. على عكس المقصات الدوارة القياسية، فإن دمج أ حزام متزامن والتحكم المتزامن في العجلات يضمن بيئة خالية من الانزلاق. يعد هذا الإعداد الميكانيكي أمرًا حيويًا للتعامل مع الطبيعة الدقيقة للورق المعالج بالراتنج، والذي يمكن أن يكون هشًا أو لزجًا اعتمادًا على مرحلة الراتنج.

ميزة سكين السائب

تعمل السكين السائبة، التي تحكمها العجلة المتزامنة، بملف حركة متخصص. نظرًا لأنها مدعومة بمحرك مؤازر عالي الاستجابة، فإن سرعة السكين تتوافق ديناميكيًا مع السرعة الخطية للورق. تعني طريقة "القطع الطائر" هذه أن الورق لن يتوقف أبدًا أو يبطئ سرعته، مما يسمح لخط التشريب بالعمل بسرعة -سرعات تتجاوز 30-50 مترًا في الدقيقة بجودة حافة مثالية.

• القضاء على "التكتلات" في رأس القطع.
• تقليل التآكل الميكانيكي بسبب التعشيق السلس للأحزمة المتزامنة.
• تعديل فوري لأطوال الورقة المختلفة عبر واجهة HMI الرقمية.

ردود فعل دقيقة عبر تثبيت جهاز التشفير الدوار

للحفاظ على التشغيل "المتزامن"، يجب أن يعرف النظام الموقع الدقيق لخط الإنتاج وسرعته في جميع الأوقات. ويتم تحقيق ذلك من خلال تركيب رمح الأكمام التشفير الدوارة . ومن خلال تركيب جهاز التشفير مباشرة على العمود، يلتقط النظام البيانات في الوقت الفعلي دون تدخل رد الفعل العكسي أو الاهتزاز.

تسمح حلقة التغذية المرتدة هذه لوحدة التحكم المؤازرة بإجراء تعديلات دقيقة على موضع السكين. إذا كانت سرعة الخط تتقلب بمقدار متساوي 0.1% ، يكتشف جهاز التشفير التغيير ويقوم القاطع المتزامن بالتعويض على الفور. هذا المستوى من التكامل هو ما يسمح للمصنعين بتحقيق دقة القطع ± 1 مم أو أفضل عبر آلاف الأوراق.

المواصفات الفنية ومقاييس الأداء

يتضمن اختيار آلة القطع المناسبة فهم المعايير الفنية التي تدفع كفاءة الإنتاج. يوجد أدناه تفصيل لتوقعات الأداء النموذجية لنظام متزامن يتم التحكم فيه بواسطة المؤازرة.

تعظيم طول العمر والصيانة

واحدة من أبرز معالم البناء التي غالبًا ما يتم تجاهلها هي تركيب رمح الأكمام لجهاز التشفير. يعمل خيار التصميم هذا على حماية المكونات الإلكترونية الحساسة من جزيئات الغبار والراتنج الشائعة في بيئات التشريب. علاوة على ذلك، نظرًا لأن نظام الحزام المتزامن لا يتطلب أي تزييت مقارنة بمحركات السلسلة التقليدية، فإن خطر تلويث الورق الزخرفي بالزيت يتم التخلص منه تمامًا.

تضمن المعايرة المنتظمة لمعلمات المؤازرة من خلال واجهة التحكم أن النظام يتقادم بشكل أنيق، ويعوض عن أي تآكل ميكانيكي بسيط على مدار سنوات من التشغيل على مدار الساعة طوال أيام الأسبوع. بالنسبة للمرافق التي تعالج كميات كبيرة من الورق المشرب بالميلامين، يترجم هذا الاستقرار مباشرة إلى انخفاض معدلات الخردة وزيادة الربحية.

الأسئلة المتداولة (الأسئلة الشائعة)

ما هي دقة القطع النموذجية للقاطع المتزامن؟

من خلال التحكم المؤازر ونظام التغذية المرتدة للتشفير الذي تمت معايرته بشكل صحيح، تحقق معظم أدوات القطع المتزامنة دقة تصل إلى ±1.0 مم، حتى عند سرعات الإنتاج العالية.

كيف يتعامل النظام مع سماكات الورق المختلفة؟

يمكن تعديل عزم دوران السكين السائب وسرعته من خلال معلمات المؤازرة. سواء كنت تقوم بقص ورق أساسي بوزن 60 جم/م² أو ورق مشرب ثقيل بوزن 120 جم/م²، يحافظ النظام على أداء ثابت.

لماذا يفضل الحزام المتزامن على محرك السلسلة؟

توفر الأحزمة المتزامنة عملية أكثر سلاسة وهدوءًا مع عدم حدوث أي رد فعل عكسي. والأهم من ذلك أنها لا تتطلب الشحوم، مما يمنع تلوث سطح الورق المزخرف.

هل يمكن تعديل هذا القاطع إلى خط تشريب قديم؟

نعم. نظرًا لأن النظام يعتمد على تركيب عمود جلبة التشفير للمزامنة، فإنه يمكن دمجه في معظم الخطوط الموجودة عن طريق تركيب التشفير على عمود محرك أساسي.
