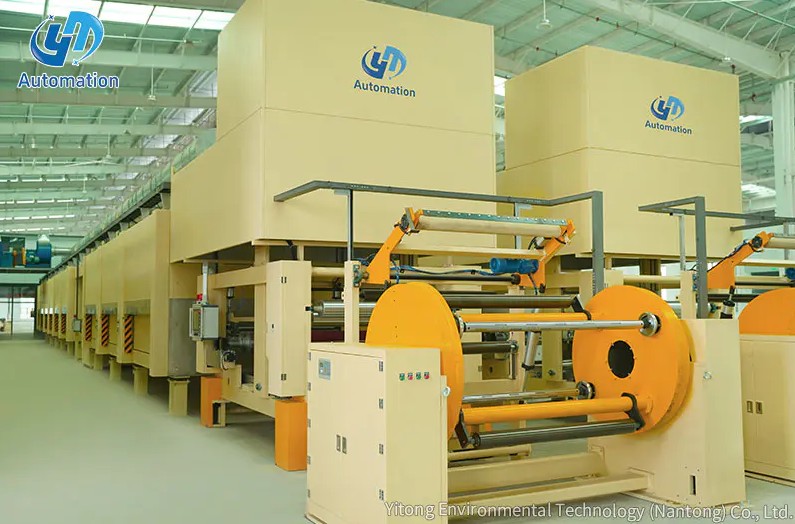

ما هو الفك الدوارة؟

أ الفك الدوارة عبارة عن آلة مناولة للويب تعمل بشكل مستمر على تغذية لفة من المواد - مثل الورق أو الأفلام أو الرقائق أو القماش أو المواد غير المنسوجة - إلى عملية تحويل أو طباعة أو طلاء أو تصفيح بسرعة وشد يمكن التحكم فيهما. فهو يقوم بتدوير البكرة الأصلية عند استهلاك المادة، مما يحافظ على تغذية ويب ثابتة ومتسقة دون انقطاع. على عكس منصات الفك اليدوية أو الثابتة، فإن وحدة الفك الدوارة تدمج التحكم النشط في التوتر، وفي التكوينات الآلية، وإمكانية الربط أو تغيير اللفة التي تسمح بمواصلة الإنتاج دون انقطاع عند استنفاد لفة واحدة. إنها قطعة أساسية من المعدات في أي خط تصنيع للويب المستمر.

الوظيفة الأساسية: ما الذي يفعله جهاز فك اللف الدوار في خط الإنتاج

في أي عملية تصنيع تعتمد على الويب - سواء كانت الطباعة، أو التقطيع، أو التصفيح، أو الطلاء، أو النقش، أو التحويل - تصل المواد الخام على شكل لفافة جرح. تتمثل مهمة جهاز فك اللف الدوار في ترجمة لفة الجرح إلى شبكة مسطحة متحركة تتحرك بالسرعة والتوتر الصحيحين إلى قسم المعالجة بالماكينة.

الوظائف الأساسية الثلاثة التي يؤديها جهاز الفك الدوار هي:

• دوران لفة: يقوم جهاز الفك بإمساك اللفة الأصلية وتدويرها، وتوزيع المواد بالمعدل الذي تتطلبه العملية النهائية - سواء كان ذلك بضعة أمتار في الدقيقة للعمل البطيء الدقة أو 300-800 متر في الدقيقة في إنتاج الورق أو الأفلام عالي السرعة.
• السيطرة على التوتر: أs the roll diameter decreases from full to empty, the rotational inertia changes continuously. Without compensation, web tension would increase progressively as the roll shrinks. The tension control system automatically adjusts braking or drive force to maintain the set tension level throughout the roll's entire usable diameter.
• محاذاة الويب: تشتمل العديد من أجهزة فك اللف الدوارة على نظام دليل الويب الجانبي الذي يصحح موضع الويب من جانب إلى آخر أثناء فكه، مما يعوض عن عدم انتظام لف اللفة ويمنع الويب من الانجراف خارج مسار معالجة الماكينة.

المكونات الهيكلية للفك الدوار

أ rotary unwinder is composed of several integrated subsystems, each contributing to stable, consistent web delivery. Understanding these components helps operators and engineers specify, commission, and maintain the equipment correctly.

إطار الآلة ودعم البكرة

الإطار هو الأساس الهيكلي لوحدة الفك، حيث يدعم الوزن الكامل للفة الأصل المحملة - والتي يمكن أن تتراوح من 200 كجم إلى عدة أطنان اعتمادًا على عرض المادة وقطر اللفة. يتم تصنيع الإطارات شديدة التحمل من ألواح فولاذية عالية الشد (مثل الفولاذ الهيكلي A3) ملحومة في مقطع صندوقي صلب أو هيكل بوابة. الصلابة أمر بالغ الأهمية: انحراف الإطار تحت الحمل من شأنه أن يغير هندسة مسار الويب ويسبب تباين التوتر وأخطاء التتبع.

إن دعامة البكرة - والتي تسمى أيضًا مجموعة عمود الدوران أو الشياق - تحمل قلب البكرة الأصلية وتنقل قوة الدوران إليها. تعمل الدعامات من نوع مشبك الأمان على تأمين قلب اللفة بقوة أثناء الدوران عالي السرعة، مما يمنع الانزلاق المحوري أو الشعاعي الذي قد يتسبب في سقوط اللفة أو كسر الشبكة. أ عمود تحرير التمرير Φ76 مم هو حجم قياسي شائع في تطبيقات تفكيك الورق والأفلام، ويتوافق مع قلب الورق مقاس 76 مم (3 بوصة) المستخدم على نطاق واسع في صناعة التحويل. تعمل الأظرف المتوسعة أو الأطواق الهوائية على الإمساك بالقلب من الداخل، مما يسمح بتغييرات سريعة وآمنة في اللفة.

نظام التحكم في التوتر

يعد نظام التحكم في التوتر هو النظام الفرعي الأكثر تطوراً من الناحية الفنية لوحدة فك اللف الدوارة. والغرض منه هو الحفاظ تلقائيًا على الويب عند مستوى شد محدد مسبقًا بغض النظر عن التغيرات في قطر اللفة أو سرعة الخط أو تسريع العملية وتباطؤها.

يتم التحكم في التوتر من خلال واحد أو مجموعة من الأساليب التالية:

• مكابح الجسيمات المغناطيسية: أ slip-type braking device fitted to the unwind shaft. The brake applies a controlled retarding torque to resist free rotation of the roll. As roll diameter decreases, the controller increases brake torque to maintain constant web tension. Magnetic particle brakes provide smooth, stepless tension adjustment and are widely used in light-to-medium duty unwinding applications.
• محرك سيرفو: في تكوينات الفك المزودة بالطاقة، يقوم محرك سيرفو بتشغيل عمود الفك في اتجاه الفك، ويتحكم بشكل فعال في عزم الدوران وبالتالي التوتر. تستجيب الأنظمة المؤازرة بشكل أسرع لاضطرابات التوتر وتستخدم في التطبيقات عالية السرعة والحساسة للدقة مثل الإلكترونيات المرنة وتغليف الأدوية.
• تحميل خلية (محول القوة) ردود الفعل: تقوم خلايا التحميل المثبتة على أسطوانة راقصة أو على بكرات وسيطة ثابتة بقياس توتر الويب الفعلي في الوقت الفعلي. ترجع إشارة الشد إلى وحدة التحكم في الفرامل أو القيادة، والتي تقوم بضبط خرج عزم الدوران للحفاظ على نقطة الضبط. تحقق أنظمة خلايا الحمل دقة التحكم في التوتر ±1–3% من نقطة التحديد في ظل ظروف مستقرة.
• نظام الأسطوانة الراقصة: أ weighted or pneumatically loaded free-floating roller rests on the web between the unwind and the first downstream nip. The dancer position reflects the balance between material supply and process demand. A position sensor monitors the dancer's location and signals the tension controller to speed up or slow the unwind accordingly, providing inherent low-frequency tension buffering.

نظام توجيه الويب

لا يتم لف اللفات الأصلية أبدًا بتوحيد جانبي مثالي - يؤدي تجوال الحواف، والتداخل الأساسي، وتغير عرض المادة إلى انحراف الويب بشكل جانبي أثناء استرخائه. يقوم نظام دليل الويب بتصحيح ذلك عن طريق استشعار حافة الويب أو موضع الخط المركزي وتحريك حامل الاسترخاء أو بكرة التوجيه لإعادة توسيط الويب. تقوم مستشعرات الحافة التي تستخدم تقنية الموجات فوق الصوتية أو الضوئية أو تقنية استشعار التباين باكتشاف موضع الويب بدقة تبلغ ±0.1–0.5 ملم ، مشغلات القيادة التي تحافظ على التسجيل طوال اللفة.

آلية تحميل اللفة

يعد تحميل لفة رئيسية ثقيلة على عمود الفك بأمان وبسرعة متطلبًا تشغيليًا بالغ الأهمية. تتراوح آليات تحميل البكرات من أنظمة الرفع اليدوية البسيطة مع نقاط ربط الرافعة على الإطار، من خلال طاولات الرفع الهيدروليكية أو الكهربائية التي ترفع البكرة إلى ارتفاع العمود دون رفع يدوي، إلى مبدلات البكرات الأوتوماتيكية بالكامل التي تلتقط اللفات الجديدة من الحوامل الأرضية وتضعها على العمود تحت تحكم الماكينة. يعتمد اختيار آلية التحميل على وزن اللفة، وتكرار التبديل، وعدد العاملين المتاحين.

أنواع أجهزة فك اللف الدوارة: محطة واحدة مقابل تكوينات البرج

الفك الدوارة متوفرة في تكوينين أساسيين يختلفان في أسلوبهما في تغيير اللفة - الانتقال من لفة منهكة إلى أخرى.

ماكينة فك اللف بمحطة واحدة (موضع واحد).

أبسط تكوين يحمل لفة واحدة في كل مرة. عند استنفاد اللفة، يجب أن يتوقف الخط، وتتم إزالة النواة الفارغة، ويتم تحميل لفة جديدة، ويتم تمرير الويب يدويًا أو شبه تلقائيًا عبر الجهاز قبل استئناف الإنتاج. تعد أجهزة فك اللف ذات المحطة الواحدة أقل تكلفة، وأسهل في الصيانة، ومناسبة للعمليات التي يكون فيها وقت تغيير اللفة مقبولًا بالنسبة لطول تشغيل الإنتاج - عادةً في الخطوط ذات السرعة الأبطأ، أو التحويل على المدى القصير، أو المواد الحساسة جدًا بحيث لا يمكن الربط الطائر.

جهاز فك البرج (دوبلكس أو متعدد البكرات).

أ turret unwinder holds two or more roll positions on a rotating arm or carousel. While the active roll unwinds, the next roll is pre-loaded and prepared on a standby position. As the active roll approaches exhaustion, the turret rotates to bring the new roll into the active position and an automatic or semi-automatic splice is made — joining the tail of the expiring web to the leading edge of the new roll without stopping the line.

تمكين تفكيك البرج الربط صفر السرعة (يتم إيقاف الويب لفترة وجيزة عند نقطة الوصل أثناء تشغيل الخط من المجمع) أو الربط الطائر (يتم تصنيع الوصلة بأقصى سرعة تشغيل باستخدام علامات لاصقة على قلب اللفة الجديد). تُعد أجهزة فك الوصلات البرجية الطائرة ضرورية في خطوط التعبئة والتغليف المرنة والورقية عالية السرعة حيث تنتج أي توقف خردة وتعطل العمليات النهائية التي لا يمكنها تحمل الانقطاع.

المواصفات الفنية الرئيسية لجهاز فك اللف الدوار

عند تحديد وحدة فك دوارة لتطبيق معين، يجب تحديد المعلمات التالية لضمان حجم الماكينة وتكوينها بشكل صحيح:

الصناعات والتطبيقات التي تكون فيها أجهزة الفك الدوارة ضرورية

توجد أجهزة فك اللف الدوارة في أي مكان تكون فيه لفة ملفوفة من المواد هي نقطة البداية لعملية التصنيع أو التحويل المستمرة. نطاق الصناعات والتطبيقات المحددة واسع:

• صناعة الورق والمناديل الورقية: فك لفات الورق الأصلية للتقطيع والتغطية والطباعة والطلاء والتصفيح وتحويل الأنسجة. يمكن أن تزن بكرات الورق الأصلية عدة أطنان ويتجاوز قطرها 2500 مم، مما يتطلب إنشاء إطار عالي التحمل والتحكم في شد عزم الدوران العالي.
• التعبئة والتغليف المرنة: تغذية الأفلام البلاستيكية ورقائق الألومنيوم والورق والشبكات الخشبية في آلات صنع الأكياس وخطوط التعبئة والتغليف ومحطات الطلاء. تتطلب خطوط التغليف المرنة تحكمًا دقيقًا في الشد لمنع تمدد الفيلم الذي قد يتسبب في حدوث أخطاء في التسجيل في الطباعة متعددة الألوان.
• طباعة الملصقات وتحويلها: تفكيك مخزون الملصقات وبطانة التحرير وشبكات الملصقات المطبوعة في خطوط طباعة الملصقات والتشطيب. يتطلب تحويل الملصقات عالي السرعة التحكم في التوتر سريع الاستجابة وتوجيه دقيق عبر الويب لضمان دقة التسجيل من الحافة إلى الحافة ±0.1–0.2 ملم .
• صناعة المنسوجات والمنسوجات غير المنسوجة: يتم تغذية الأقمشة المغزولة والمنفوخة والمنسوجة إلى خطوط تصفيح وقطع وتحويل لمنتجات النظافة والمنسوجات الطبية والمنسوجات الأرضية. الأقمشة غير المنسوجة قابلة للتمدد وتتطلب تحكمًا لطيفًا في التوتر لمنع التشوه.
• صناعة البطاريات والإلكترونيات: تفكيك رقائق القطب الكهربائي، والفواصل، ولفائف التجميع الحالية لتجميع خلايا بطارية الليثيوم أيون. تتطلب هذه المواد الرقيقة للغاية والهشة تحكمًا دقيقًا للغاية في التوتر، غالبًا في الداخل ±1 ن - والتعامل الخالي من التلوث.
• الكرتون المضلع والكرتون: تستخدم المقاطع ذات الواجهة المفردة والداعم المزدوج لخط الألواح المموجة أدوات فك دوارة لتغذية اللوح المبطن واللفات المتوسطة المخددة بسرعة عالية وتوتر ثابت للحفاظ على جودة الفرجار والترابط في اللوحة النهائية.

وحدة الفك الدوارة مقابل حامل الفك الثابت: الاختلافات الرئيسية

أ static unwind stand — the simplest form of roll holder — supports the roll on an axle and allows it to rotate freely as the web is pulled off by a downstream drive. While sufficient for very slow-speed or low-tension applications, a static stand provides no tension control and is unsuitable for any process that requires consistent web tension, controlled deceleration, or high-speed operation.

المشاكل الشائعة في عملية الفك الدوارة وكيفية الوقاية منها

عادةً ما تعود مشكلات أداء وحدة فك اللف الدوارة إلى مجموعة صغيرة من الأسباب المتكررة. تؤدي معالجة هذه المشكلات بشكل استباقي من خلال إعداد الجهاز وصيانته إلى منع غالبية حالات انقطاع الويب، واضطرابات التوتر، وأخطاء التسجيل في العمليات النهائية.

تباين التوتر وفواصل الويب

إن ارتفاع التوتر أثناء التسارع أو التباطؤ، وزيادة التوتر التدريجي مع انخفاض قطر اللفة، هي الأسباب الرئيسية لفواصل الويب. تشمل إجراءات الوقاية التحقق من أن تعويض التوتر المستدق لنظام التحكم في التوتر قد تم معايرته بشكل صحيح لمعامل المادة، والتحقق من أن ضغط الهواء المتدحرج أو تصفير خلية التحميل ضمن المواصفات، والتأكد من أن الفرامل أو المحرك يستجيب خلال الوقت الثابت المطلوب لسرعة الخط المستخدمة.

انجراف الويب وأضرار الحافة

يتسبب انجراف الشبكة الجانبية في ملامسة الحواف لهيكل الماكينة، مما يؤدي إلى تلف الحواف وتوليد الغبار وأخطاء التسجيل. تتطلب أنظمة دليل الويب عمليات فحص معايرة المستشعر عند كل تغيير للفة للتأكد من أن النقطة المرجعية للدليل تتطابق مع الخط المركزي الفعلي للويب أو موضع الحافة. ينتج عن انحراف مركزية اللفة - حيث لا يكون قلب اللفة متحد المركز مع OD للفة الجرح - تذبذبًا جانبيًا دوريًا قد يتجاوز عرض النطاق الترددي لتصحيح دليل الويب، مما يتسبب في انحراف متقطع لا يستطيع الدليل منعه بالكامل.

لفة تحميل الضرر

يؤدي التحميل غير الصحيح للأسطوانة - خاصة الأسطوانات المحملة بعيدًا عن المركز أو مع عدم تعشيق ظرف الظرف بشكل كامل - إلى انحراف العمود تحت الحمل، وتوزيع التوتر غير المتساوي عبر عرض الويب، واحتمال انخفاض اللفة عند السرعة. تعمل الدعامات من نوع مشبك الأمان مع تأكيد المشاركة الإيجابية (مثل مستشعر القرب الذي يتحقق من امتداد ظرف الظرف) على تقليل هذا الخطر بشكل كبير في بيئات الإنتاج عالية السرعة.

الصيانة الروتينية لأداء موثوق لفك اللف الدوار

تتميز أجهزة الفك الدوارة بالقوة ميكانيكيًا ولكنها تتطلب صيانة منتظمة للحفاظ على التحكم الدقيق في التوتر وأداء توجيه الويب طوال فترة خدمتها.

1. خدمة الفرامل وفرامل الجسيمات المغناطيسية: تتطلب مكابح الجسيمات المغناطيسية استبدال السوائل كل مرة 1,000-2,000 ساعة تشغيل أو على فترات زمنية محددة من قبل الشركة المصنعة. ينتج سائل الفرامل المتدهور خرج عزم دوران غير متناسق يؤدي بشكل مباشر إلى اختلاف التوتر.
2. تحميل خلية المعايرة: تحقق من خلية التحميل الصفرية ومعايرة النطاق شهريًا أو بالتردد المحدد في وثائق الجهاز. ينتج عن انجراف المعايرة في خلايا الحمل إزاحة توتر منهجية تتراكم بمرور الوقت.
3. تشاك وتوسيع فحص الشياق: افحص أجزاء ظرف الظرف وآليات التشغيل بحثًا عن التآكل والتسجيل والتلوث كل ثلاثة أشهر. تعمل أجزاء ظرف الظرف البالية على تقليل قوة الإمساك بالقلب، مما يزيد من خطر انزلاق القلب بسرعة.
4. تحمل التفتيش والتشحيم: تحمل محامل عمود الدوران أحمالًا شعاعية ومحورية عالية من وزن اللفة الكبير وتوتر الويب. قم بالتشحيم على فترات زمنية محددة واستبدله عند أول إشارة للضوضاء أو الاهتزاز أو زيادة درجة حرارة التشغيل - أعلى عادةً 70 درجة مئوية على السطح الخارجي لغطاء المحمل أثناء الجري.
5. تنظيف مستشعر دليل الويب: تقوم مستشعرات الحافة والخط بجمع الغبار ورواسب المواد التي تقلل من دقة الاستشعار. قم بتنظيف وجوه المستشعر عند كل تغيير لفة وتحقق من استجابة تصحيح نظام التوجيه من خلال إزاحة اختبار لتأكيد الوظيفة الكاملة.
6. فحص الإطار والقفل: افحص اللحامات الهيكلية ومثبتات التثبيت سنويًا للتأكد من عدم وجود تشققات بسبب الإجهاد - خاصة في المناطق عالية الضغط مثل نقاط تثبيت دعم البكرة حيث يتم نقل وزن اللفة الديناميكي وأحمال التوتر إلى هيكل الإطار.
